Шпонки — виды, назначение и применение для передачи крутящего момента



Шпонки являются важными элементами механических систем, обеспечивающими передачу крутящего момента между валами и деталями машин. Их применение актуально в различных областях, таких как машиностроение, энергетика и автомобилестроение. Основное назначение шпонок заключается в фиксации деталей, что позволяет избежать их смещения и определяет надежность работы всего механизма.

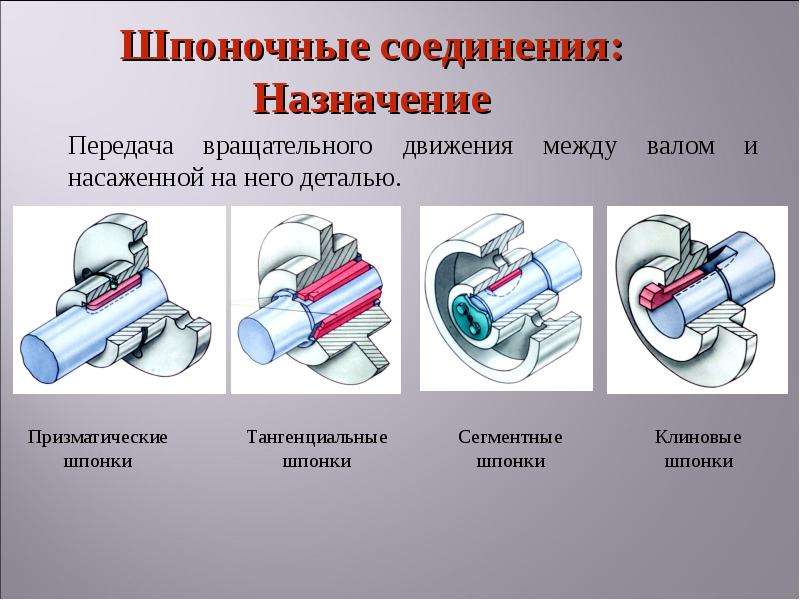

Существует несколько видов шпонок, каждый из которых имеет свои особенности и предназначение. Наиболее распространенные из них – прямые, клиновые и полуокружные шпонки. Прямые шпонки обеспечивают простоту и надежность соединения, а клиновые позволяют лучше распределить нагрузки за счет своей геометрии. Полуокружные шпонки, в свою очередь, используются в случаях, когда требуется минимизировать углы наклона между соединяемыми деталями.

Выбор конкретного типа шпонки зависит от условий эксплуатации, требуемых характеристик соединения и типа передачи крутящего момента. Необходимо учитывать и такие факторы, как осевая нагрузка, вибрации и ударные нагрузки, которые могут негативно сказаться на долговечности соединений. Понимание различных аспектов применения шпонок помогает специалистам выбирать оптимальные решения для своих задач.

Определение шпонок и их роль в машинных узлах

Роль шпонок в машинных узлах заключается в обеспечении надежной передачи крутящего момента, что критически важно для работы многих механизмов. При этом шпонки предотвращают проскальзывание элементов, что позволяет избежать перегрузок и повреждений. В результате шпонки способствуют увеличению срока службы машин и снижению вероятности возникновения аварийных ситуаций.

Шпонки могут иметь различные конструкции: плоские, цилиндрические или фасонные. Выбор конкретного типа шпонки зависит от характера нагрузки, рядности соединяемых элементов и условий работы. Основные факторы, влияющие на выбор шпонки, включают величину крутящего момента, скорость вращения и условия эксплуатации.

Таким образом, шпонки играют важную роль в механике, обеспечивая как стабильность работы машин, так и безопасность их эксплуатации. Они являются неотъемлемой частью многих машинных узлов, позволяя эффективно передавать силы и осуществлять функции с высокой точностью.

Основные виды шпонок: прямые, кривые и специальные

Шпонки представляют собой механические соединительные элементы, которые используются для передачи крутящего момента между валами и другими компонентами. Существуют несколько основных видов шпонок, каждый из которых имеет свои характеристики и назначения.

Прямые шпонки – это наиболее распространенный вид, который характеризуется прямоугольной или квадратной формой. Они устанавливаются в специально подготовленные пазы на валу и муфте. Прямые шпонки обеспечивают надежное соединение и эффективность передачи момента. Применяются в различных механизмах, таких как редукторы, двигатели и другие вращающиеся агрегаты.

Кривые шпонки имеют изогнутую форму, что позволяет им более эффективно распределять нагрузки на валу. Их дизайн минимизирует возможность смещения и износа, что делает такие шпонки идеальными для работы в условиях вибраций и ударных нагрузок. Кривые шпонки широко используются в автомобилестроении и тяжелой механике, особенно в тех системах, где требуются высокая устойчивость и надежность.

Специальные шпонки разрабатываются для удовлетворения специфических требований определенных приложений. Они могут иметь нестандартные формы и размеры, а также могут изготавливаться из различных материалов для повышения прочности и долговечности. Специальные шпонки используются в уникальных механизмах, где требуется автоматизация или адаптация под конкретные условия эксплуатации.

Таким образом, выбор шпонки зависит от условий эксплуатации и требований к передаче крутящего момента. Прямые, кривые и специальные шпонки обеспечивают надежное соединение и эффективную работу механических систем, что делает их незаменимыми в современном машиностроении.

Материалы для изготовления шпонок и их влияние на долговечность

Основные материалы для шпонок

• Углеродные стали: Наиболее распространённый материал для изготовления шпонок. Углеродные стали, такие как Сталь 45, имеют хорошую прочность и пластичность. Их обработка заточкой позволяет достичь необходимой геометрии и точности.
• Нержавеющие стали: Используются в средах с высокой коррозионной активностью. Нержавеющие шпонки обладают хорошей прочностью и стойкостью к коррозии, что увеличивает срок службы в неблагоприятных условиях.
• Алюминий: Легкие сплавы применяются в конструкции, где важна малая масса. Однако алюминиевые шпонки могут быть менее прочными при высоких нагрузках.
• Бронза: Часто используется для шпонок в агрегатах с высокой нагрузкой. Бронза обладает высокой прочностью и коррозионной стойкостью, что положительно сказывается на долговечности.
• Пластики: Некоторые современные полимерные материалы, такие как нейлон, могут использоваться для шпонок в менее нагруженных механизмах. Они устойчивы к действию химикатов и обладают хорошими амортизирующими свойствами.

Влияние материалов на долговечность шпонок

Долговечность шпонок во многом зависит от их материала и условий эксплуатации:

1. Прочность: Материалы с высокой прочностью обеспечивают лучшее сопротивление разрушающим нагрузкам, что особенно важно в условиях динамической нагрузки.
2. Устойчивость к коррозии: Производственные условия могут включать воздействие влаги и агрессивных химикатов. Нержавеющие и бронзовые шпонки обеспечивают необходимую защиту.
3. Термическая стабильность: Материалы должны сохранять свои свойства при высоких температурах. При повышении температуры некоторые стали могут терять прочность, что критично для долговечности.
4. Смазочные свойства: Некоторые материалы, такие как пластиковые сплавы, значительно уменьшают трение и способствуют долговечности шпонок.

Выбор правильного материала для шпонок напрямую сказывается на их функциональности и сроке службы. Учет всех факторов, включая условия эксплуатации и тип передаваемого момента, позволяет обеспечить надежность и долговечность механической системы в целом.

Как выбрать шпонку для конкретного механизма

1. Тип передачи крутящего момента

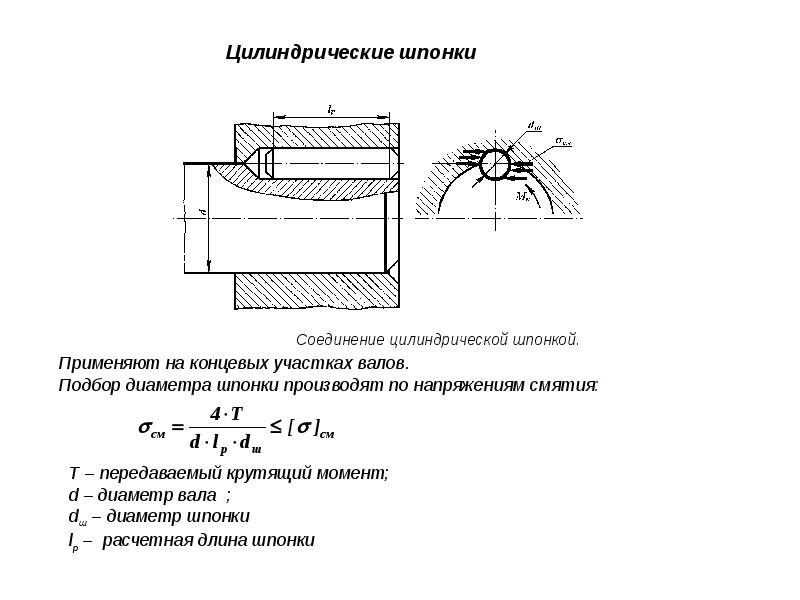

• Цилиндрическая шпонка: Используется в механизмах, где необходимо сохранить устойчивость относительно оси вращения.
• Клиновая шпонка: Применяется для передачи высокой нагрузки, где требуется надежная блокировка деталей.
• Пластинчатая шпонка: Отличается простотой установки и часто используется в механизмах с малой нагрузкой.

2. Размеры и материал

При выборе шпонки важно правильно определить размеры, такие как ширина, высота и длина. Необходимо также учитывать материал, из которого изготовлена шпонка. Основные варианты включают:

• Сталь: Обеспечивает высокую прочность, подходит для тяжелых условий эксплуатации.
• Нержавеющая сталь: Используется в условиях повышенной влажности или коррозии.
• Пластик: Легкий вариант для низких нагрузок и при необходимости снижения веса конструкции.

Правильный выбор шпонки обеспечит надежную передачу крутящего момента, увеличит долговечность механизмов и снизит вероятность поломок.

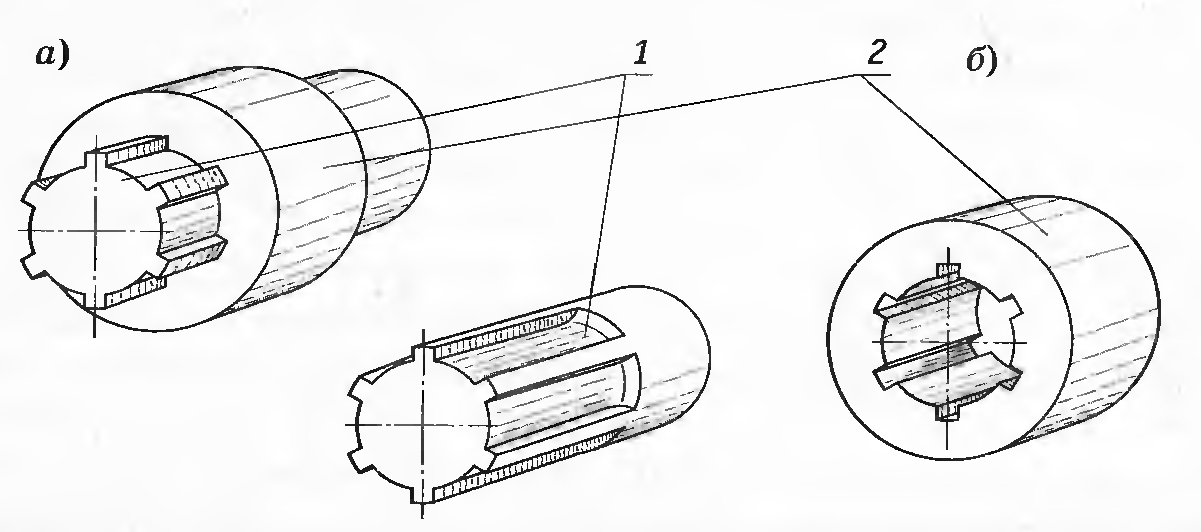

Технология монтажа шпонок: советы и рекомендации

Правильный монтаж шпонок критически важен для обеспечения надежной передачи крутящего момента и предотвращения повреждений в механизмах. Следующие рекомендации помогут выполнить установку шпонок грамотно и эффективно.

Подготовка деталей

Перед началом монтажа необходимо тщательно подготовить элементы, между которыми будет установлена шпонка. Убедитесь, что шпонка, вал и муфта очищены от грязи, ржавчины и масла. Применение специальных очистительных средств поможет избежать проблем в процессе эксплуатации.

Также проверьте геометрию привода: вал и посадочное место должны быть свободны от деформаций, чтобы шпонка могла размещаться корректно. Важно учитывать и размеры шпонки, которые должны соответствовать гнезду, в которое она будет установлена.

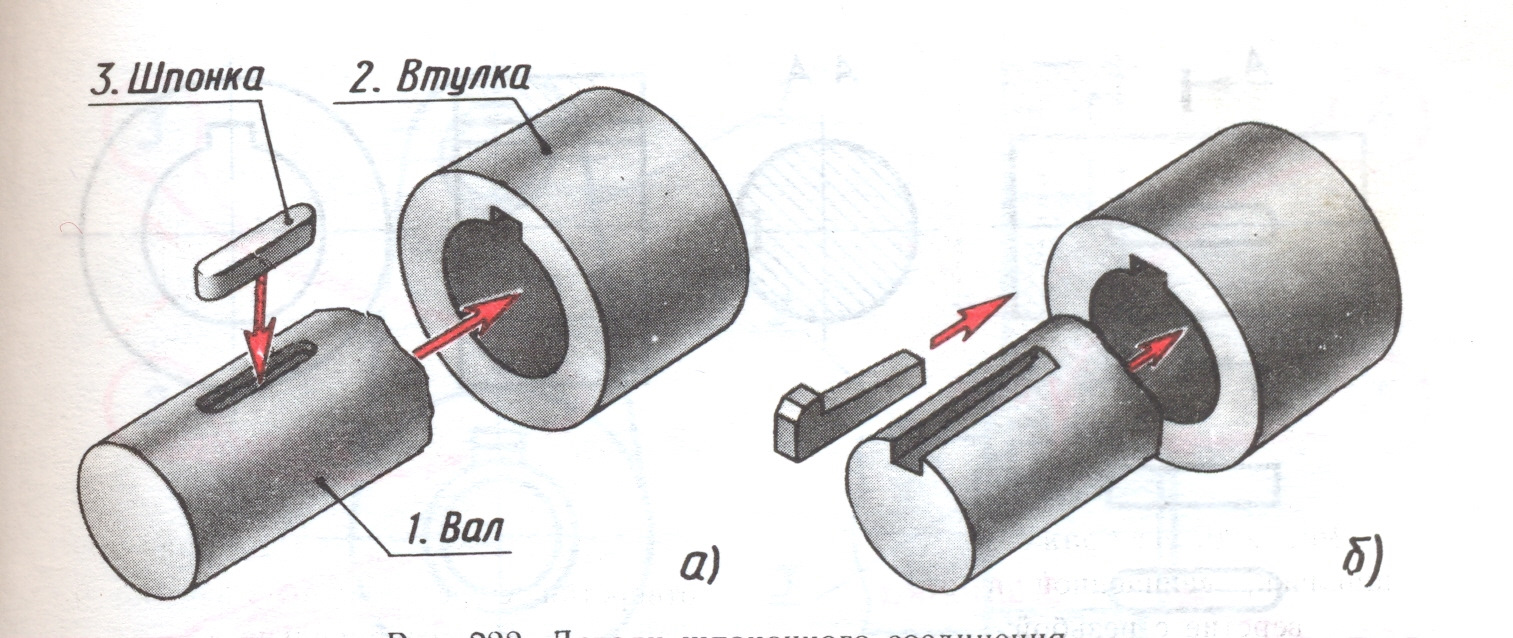

Установка шпонки

При установке шпонки используйте механические инструменты, такие как молоток и оправка, чтобы избежать повреждения шпонки и других элементов конструкции. Шпонка должна быть вставлена в гнездо строго по направлению оси вала. Ни в коем случае не пытайтесь установить шпонку под углом, это может привести к ее заклиниванию или поломке.

При монтаже шпонок, обладающих легким натягом, учитывайте возможность нагрева при эксплуатации. Если шпонка должна работать под высокими нагрузками, оптимально применять метод нагрева шпонки перед установкой, что облегчит монтаж.

После установки важно провести проверку правильности монтажа. Убедитесь, что шпонка надежно зафиксирована и не имеет люфта. Наличие свободного хода может указывать на неправильную установку или недостаточный размер шпонки, что требует повторного монтажа.

Соблюдение данных рекомендаций позволит обеспечить надежность соединения и долговечность работы механизма.

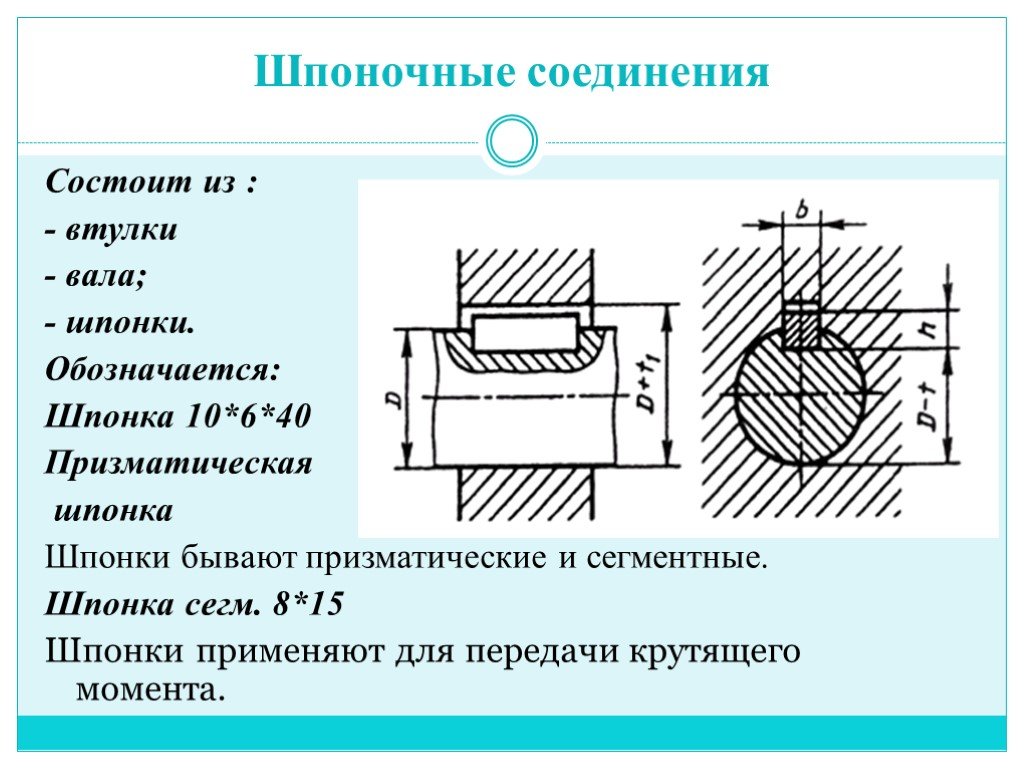

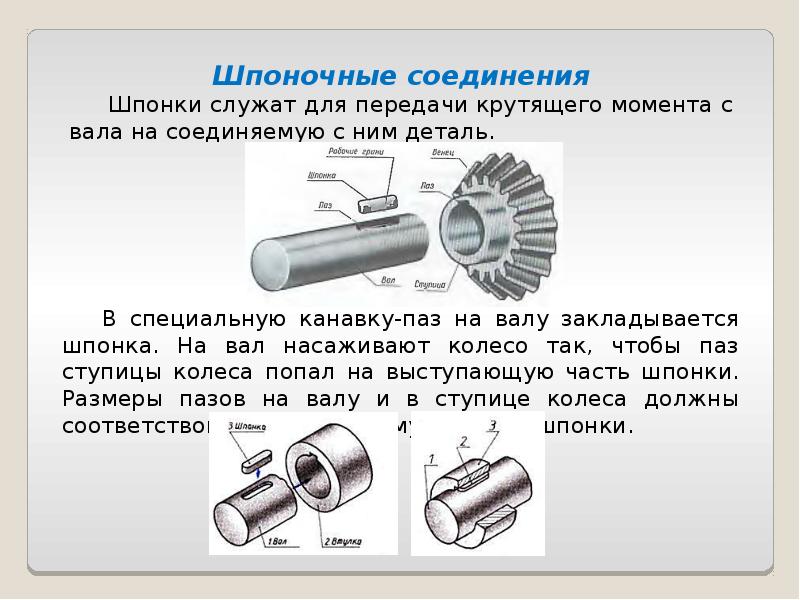

Расчет размеров шпонок для передачи необходимого крутящего момента

Первым шагом является определение максимального крутящего момента (M), который будет передаваться через шпонку. Этот параметр может быть рассчитан по формуле: M = P * r, где P – передаваемая мощность, а r – радиус вала. На основании этого значения можно перейти к следующему этапу расчета.

Для определения необходимых размеров шпонки используется соотношение между крутящим моментом, прочностью материала и геометрией шпонки. Основное соотношение выглядит так: M = τ * W, где τ – допустимое касательное напряжение для материала шпонки, а W – момент инерции шпонки. Момент инерции зависит от ее формы; для прямоугольной шпонки W = (1/6) * b * h^2, где b – ширина, h – высота шпонки.

Далее, используя эти соотношения, можно определить минимально необходимые размеры: ширину (b) и высоту (h). Ширина шпонки часто выбирается равной 1/4 – 1/3 ширины вала, а высота – в зависимости от требований к прочности, но не менее 1/3 ширины. Это позволяет обеспечить устойчивость конструкции и снизить риск разрушения при работе.

Также важно учитывать длину шпонки (l). Обычно длина шпонки составляет 1.5-2 раза её высоты, что обеспечивает надежное соединение с валом и упрощает процесс монтажа. При этом длина шпонки должна быть достаточной для предотвращения смещения при вхождении в пазы как вала, так и прилегающей детали.

Обзор применения шпонок в различных отраслях промышленности

Шпонки играют ключевую роль в передаче крутящего момента в различных механизмах и машинах. Их использование наблюдается в таких отраслях, как машиностроение, автомобилестроение, энергетика, а также в производстве строительного оборудования.

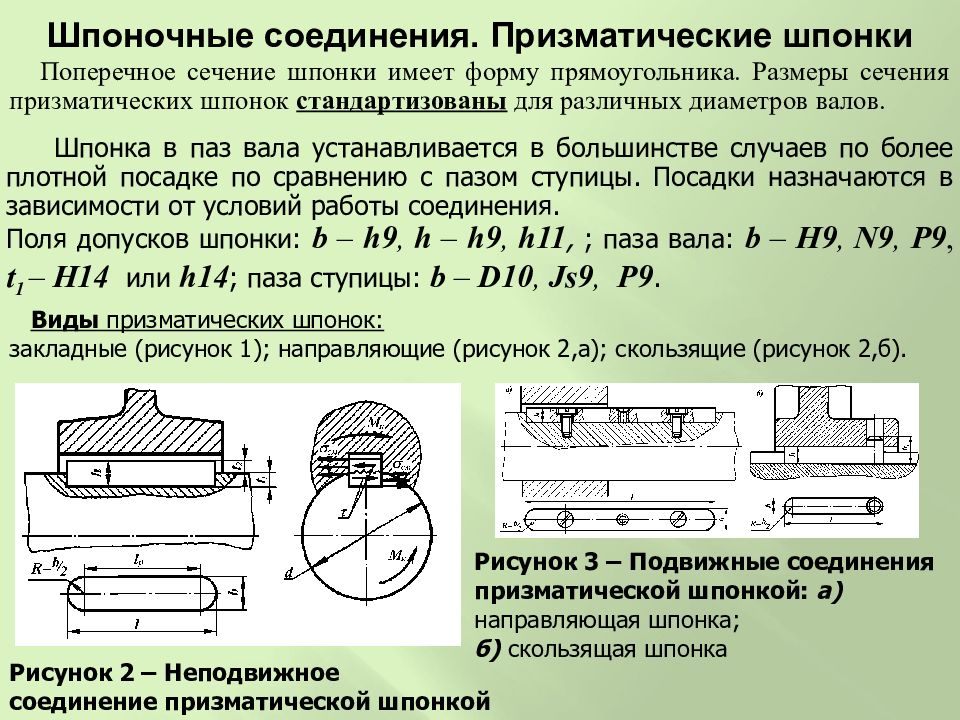

Машиностроение

В машиностроении шпонки применяются для фиксирования деталей, таких как шкивы, зубчатые колеса и валы. Они обеспечивают надежное соединение, позволяя избежать смещения компонентов под действием потоков сил. Это критически важно при конструировании высоконагруженных узлов, где требуется высокая точность и прочность соединений.

Автомобили и транспорт

В автомобилестроении шпонки используются для передачи крутящего момента от коленчатого вала к распределительному валу, а также в трансмиссионных системах. Они обеспечивают надежное крепление ведущих и ведомых шестерен, что существенно влияет на работу трансмиссий. Дополнительно шпонки применяются в подвесках, где они служат для фиксации различных элементов, таких как рычаги и балки.

Эти примеры иллюстрируют широкий спектр применения шпонок в критически важных областях, где надежность и качество компонентов играют решающую роль в обеспечении эффективной работы машин и механизмов.

Проблемы и неисправности, связанные с использованием шпонок

Основные проблемы при использовании шпонок

Основной проблемой является смещение шпонки в пазу, что может привести к расшатыванию соединений и потере крутящего момента. Другие проблемы включают:

Проблема	Описание
Износ шпонки	При длительной эксплуатации шпонки может происходить износ, что приводит к изменению её формы и уменьшению эффективности передачи крутящего момента.
Неоптимальный размер	Неправильно подобранные шпонки по размеру могут вызывать слишком сильное давление на паз или, наоборот, недостаточную фиксацию.
Коррозия	Шпонки, подверженные воздействию влаги и агрессивных веществ, могут ржаветь, что снижает их прочность и функциональность.
Усталостные повреждения	Механическое воздействие со временем может привести к появлению трещин и других повреждений из-за усталости материала.

Частичные неисправности и их последствия

Различные неисправности шпонок могут вызывать серьезные последствия для механизмов. Например, если шпонка выскочит из паза, это может привести к поломке оборудования или возникновению аварийной ситуации. Поэтому важно регулярно проверять состояние шпонок и вовремя заменять их при выявлении проблем.

Также стоит отметить, что правильный монтаж шпонок и их регулярное техническое обслуживание играют ключевую роль в предотвращении вышеуказанных проблем. Работы по установке должны проводиться с учетом всех технических требований и допускаемых отклонений.

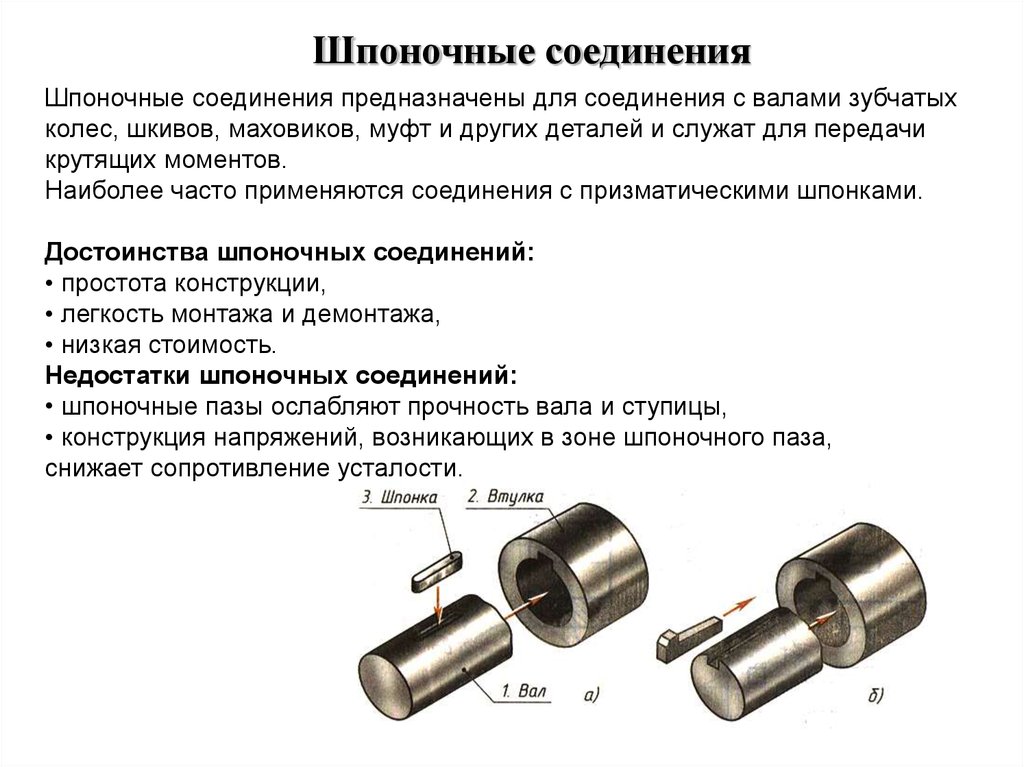

Современные решения и инновации в производстве шпонок

Автоматизация процессов производства имеет значительное значение для обеспечения высокой точности размеров шпонок. Внедрение числового программного управления (ЧПУ) позволяет достигать предельной точности обработки, что особенно важно для применения в высоконагруженных механизмах.

Инновации также касаются и методов соединения шпонок с валами. Нанесение специальных покрытий, увеличивающих сцепление, а также технологии термообработки, способствующие повышению устойчивости к износу, становятся стандартом в производстве современных шпонок.

Растущая популярность 3D-печати открывает новые горизонты для индивидуального производства шпонок, позволяя изготавливать изделия сложной геометрии, которые не поддаются традиционным методам литья или механической обработки. Это особенно актуально для ситуаций, где требуется быстрое прототипирование или мелкосерийное производство.

Разработка новых типов шпонок, таких как шпонки с интегрированными датчиками, значительно расширяет функциональные возможности. Эти датчики могут контролировать состояние механизма, предавая информацию о нагрузках и износе, что способствует более эффективному управлению и техническому обслуживанию оборудования.

Таким образом, современные решения и инновации в производстве шпонок направлены на повышение эффективности и надежности, а также расширение диапазона применения, что делает их незаменимым элементом в различных отраслях промышленности.

Тенденции и перспективы использования шпонок в машиностроении

Инновационные материалы и технологии

Развитие новых материалов, таких как композиты и полимеры, открывает перспективы для использования шпонок в условиях повышенной коррозионной активности. Шпонки, выполненные из таких материалов, могут значительно продлить срок службы механизмов, используемых в агрессивных средах. Кроме того, внедрение аддитивных технологий позволяет производить шпонки с более сложными формами и конструкциями, что улучшает их функциональные характеристики.

Автоматизация и цифровизация

Автоматизация процессов производства тоже оказывают влияние на применение шпонок. Современные системы CAD/CAM позволяют проектировать соединения с учетом специфических условий эксплуатации и проводить анализ прочности, что обеспечивает более точный расчет необходимых размеров и форм шпонок. Это в свою очередь приводит к снижению веса изделий, повышению их надежности и снижению затрат на производство.

Вопрос-ответ:

Какие существуют виды шпонок и в чем их отличия?

Шпонки могут быть различных видов, в том числе: плоские, квадратные, полукруглые и роликовые. Плоские шпонки используются для передачи крутящего момента в валу и имеют простую конструкцию. Квадратные шпонки являются более надежными для передачи больших нагрузок, так как обеспечивают лучшее сцепление. Полукруглые шпонки применяются в местах, где требуется предохранение от осевого смещения. Роликовые шпонки позволяют осуществлять более гибкое соединение между валами благодаря своей конструкции. Каждый вид шпонки выбирается в зависимости от специфики применения и нагрузки, которую они должны выдерживать.

Каково назначение шпонок в механизмах?

Шпонки предназначены для соединения валов, шестерен и других вращающихся деталей механизма, обеспечивая передачу крутящего момента. Они предотвращают возникновение проскальзывания между соединяемыми частями и способствуют более стабильной работе систем, таких как двигатели, редукторы и трансмиссии. Кроме того, шпонки могут использоваться в качестве предохранительных элементов, защищая механизм от повреждений при превышении допустимых нагрузок.

В каких отраслях широко применяются шпонки?

Шпонки находятся в использовании во многих отраслях, включая машиностроение, автомобильную промышленность, аэрокосмическую отрасль и сельское хозяйство. Они необходимы в производстве агрегатов и механизмов, где требуется надежное соединение вращающихся частей или передача крутящего момента. Например, в автомобилях шпонки могут использоваться в кузовных и двигательных системах, а также в трансмиссиях. Также шпонки играют важную роль в производстве станков и другой техники, где механизмы должны работать синхронно и без сбоев.

Как правильно выбрать шпонки для своего проекта?

При выборе шпонок необходимо учитывать несколько факторов: тип передаваемого крутящего момента, размеры валов, в которых они будут устанавливаться, и вид нагрузки, которой будут подвергаться шпонки. Также важно обратить внимание на материал изготовления шпонок, так как от него зависит их прочность и износостойкость. Например, если проект подразумевает высокие нагрузки, стоит использовать шпонки из стали или другого прочного металла. Для менее ответственных приложений можно выбрать пластиковые или алюминиевые шпонки. Наконец, необходимо учитывать условия эксплуатации, такие как влажность и температура, которые могут повлиять на долговечность шпонок.
