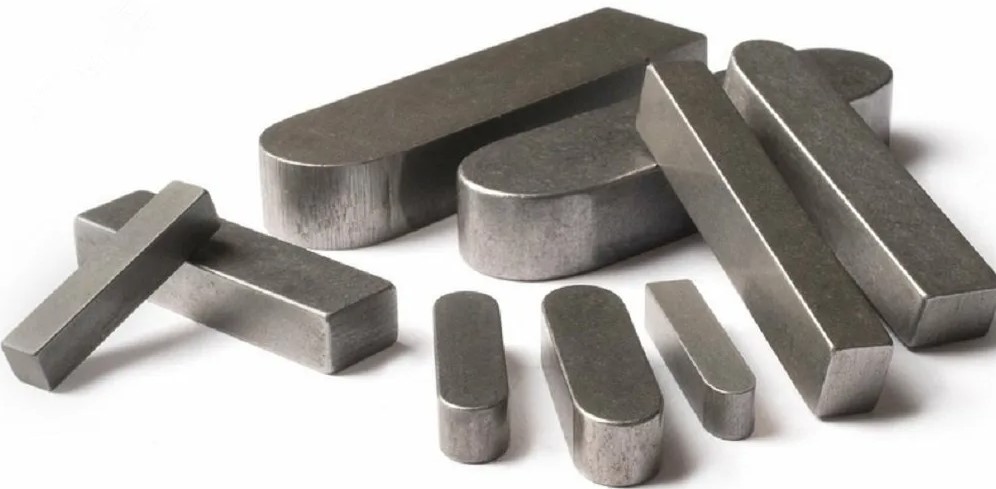

Как выбрать шпонки по размеру, форме и материалу

Шпонки играют важную роль в механизмах и конструкциях, обеспечивая надежное соединение между элементами. Правильный выбор шпонки зависит от множества факторов, включая размеры, форму и материал. Эти параметры напрямую влияют на прочность соединения и долговечность работы изделия, поэтому к выбору шпонок стоит подойти с особой тщательностью.

Размеры шпонок определяются параметрами соединяемых деталей. Ключевыми характеристиками являются длина, ширина и высота шпонки. Неправильный выбор размера может привести к ослаблению соединения или его поломке. Рекомендуется использовать шпонки, которые идеально соответствуют зазорам и геометрии деталей, что обеспечит максимальную эффективность и безопасность работы механизма.

Форма шпонок также критически важна для выбора. Существуют различные типы, такие как цилиндрические, пружинные и специальные формы, адаптированные для определенных применений. Правильная форма шпонки помогает равномерно распределить нагрузки и уменьшить вероятность износа соединяемых элементов. Анализ функциональных требований к механизму позволит определить наиболее подходящий тип шпонки.

Материал шпонок влияет на их прочность, устойчивость к внешним воздействиям и стоимость. Наиболее распространены стальные и пластиковые шпонки, но в зависимости от условий эксплуатации могут потребоваться более специализированные материалы, такие как бронза или нержавеющая сталь. Выбор материала должен учитывать не только характеристики механизма, но и условия, в которых он будет работать.

Определение необходимых размеров шпонки

Правильный выбор размеров шпонки критически важен для обеспечения надежности и долговечности соединений в механизмах. Для определения нужных размеров следует учитывать несколько ключевых параметров.

1. Измерение диаметра вала

Первый шаг – это точное измерение диаметра вала, на который будет устанавливаться шпонка. Для этого можно использовать штангенциркуль или микрометр. Рекомендуется измерять диаметр в нескольких местах, чтобы избежать ошибок из-за возможных неровностей. Размер шпонки должен соответствовать диаметру вала с учетом технологических допусков.

2. Уточнение глубины паза

Глубина паза в вале также играет большую роль. Она должна быть достаточной для обеспечения надежного соединения, но не слишком глубокой, чтобы не ослаблять вал. Обычно глубина паза составляет 1,5-2,5 раза меньше диаметра шпонки. Рекомендуется тщательно измерить глубину паза с помощью подходящих инструментов, таких как глубиномеры.

3. Выбор ширины и длины шпонки

Ширина и длина шпонки также должны соответствовать ряду факторов:

• Ширина шпонки должна быть равна ширине паза в вале, обеспечивая тем самым максимально плотное соединение.
• Длина шпонки обычно составляет 1,5-2 ширины. Это обеспечивает необходимое сцепление и устойчивость во время работы механизма.

4. Учет факторов нагрузки

При выборе размеров шпонки важно учитывать тип и величину нагрузки, действующей на механизм. Если шпонка будет подвергаться сильным ударам или вибрациям, необходимо выбирать размеры более крупных шпонок и учитывать дополнительные факторы безопасности.

В результате, для обеспечения надежности соединения следует тщательно измерить диаметры, глубины, ширины и длины шпонок, адаптируя выбор под конкретные условия эксплуатации механизма.

Виды форм шпонок и их назначение

Шпонки представляют собой элементы, которые обеспечивают передачу вращающего момента между валами и колесами или другими деталями. В зависимости от задач и условий эксплуатации, шпонки выполняются в различных формах, каждая из которых имеет свои особенности и назначения.

Различают несколько основных форм шпонок:

1. Прямые шпонки. Это наиболее распространенный тип шпонок. Они имеют прямоугольную или квадратную форму и используются для обеспечения надежного соединения вала с насаженной деталью. Прямые шпонки легко устанавливаются и извлекаются, поэтому они идеально подходят для разборных соединений.

2. Полукруглые шпонки. Эти шпонки имеют полукруглую форму и применяются для соединений, где требуется соблюдать особую осевую стабильность. Они распределяют нагрузку более равномерно и предотвращают смещение насаженных деталей.

3. Угловые шпонки. Угловые шпонки, как правило, имеют треугольную форму и используются в случаях, когда требуется более высокая прочность соединения. Они подходят для валов с высокой нагрузкой и могут помочь предотвратить соскальзывание деталей.

4. Конические шпонки. Эти шпонки имеют форму конуса и применяются для соединений, которые требуют точной подгонки и фиксации. Они обеспечивают большую жесткость соединения и часто используются в высоконагруженных механизмах.

5. Шпонки с пазами. Этот тип шпонок имеет особую форму, позволяющую создавать дополнительные зацепления. Пазы могут быть как на шпонке, так и на детале, что обеспечивает повышенное сцепление и надежность соединения.

Каждый из типов шпонок подбирается в зависимости от конструкции механизма, условий эксплуатации и требуемых характеристик соединения. Правильный выбор формы шпонки является залогом долговечности и эффективности работы механизмов.

Как правильно измерить размеры шпонки

Необходимые инструменты

• Штангенциркуль для точного измерения длины и ширины.
• Микрометр для измерения толщины, если необходима высокая точность.
• Линейка для общих измерений, если специфических инструментов под рукой нет.

Порядок измерений

1. Длина шпонки: Измерьте длину шпонки от одного конца до другого, используя штангенциркуль. Убедитесь, что вы измеряете горизонтально.
2. Ширина шпонки: Измерьте ширину в самой широкой части шпонки. Это также лучше всего делать с помощью штангенциркуля для более точного результата.
3. Толщина шпонки: Используйте микрометр или штангенциркуль для измерения толщины. Обратите внимание на возможные неровности.
4. Форма шпонки: Запишите форму (прямоугольная, круглая и т.д.), так как это может повлиять на выбор подходящей детали.
5. Дополнительные размеры: Если шпонка имеет выступы или дополнительные элементы, измерьте и их, чтобы избежать несовпадений.

Точность при измерениях шпонок решает множество вопросов по совместимости механических частей. Обязательно сравните полученные данные с условиями монтажа и требованиями к деталям.

Материалы шпонок: преимущества и недостатки

Шпонки изготавливаются из различных материалов, каждый из которых имеет свои уникальные особенности, влияющие на их эксплуатационные качества. Основные материалы шпонок включают сталь, алюминий, Bronze (латунь) и пластиковые композиты.

Сталь является самым популярным материалом для производства шпонок благодаря своей высокой прочности и долговечности. Стальные шпонки способны выдерживать большие нагрузки и обладают высокой стойкостью к износу. Однако они могут подвержены коррозии, что требует дополнительной защиты, например, оцинковки или покрытия антикоррозийной краской.

Алюминиевые шпонки легки и имеют хорошую коррозионную стойкость. Они идеально подходят для применения в легких механизмах и устройствах, где важна легкость. Однако алюминий менее прочен, чем сталь, и может не выдерживать высокие нагрузки, что ограничивает его область применения.

Шпонки из бронзы обладают высокими антикоррозийными свойствами и хорошей прочностью. Бронзовые шпонки часто используют в условиях повышенной влажности и агрессивной среды. Тем не менее, их стоимость выше, чем у стальных и алюминиевых аналогов, что может стать минусом для массового производства.

Пластиковые шпонки имеют низкую плотность и хорошую механическую стабильность. Они не подвержены коррозии и обладают хорошими диэлектрическими свойствами. Однако пластиковые шпонки могут не выдерживать высоких температур и нагрузок, что ограничивает их применение в механизмах с высокими требованиями к прочности.

При выборе материала для шпонок необходимо учитывать условия эксплуатации, требуемые нагрузки и воздействие внешней среды. Каждый из материалов имеет свои сильные и слабые стороны, и правильное понимание этих аспектов поможет выбрать оптимальный вариант в зависимости от конкретных требований.

Сравнение стальных, алюминиевых и пластиковых шпонок

Стальные шпонки

Стальные шпонки отличаются высокой прочностью и жесткостью, что делает их идеальными для использования в условиях высокой нагрузки. Они устойчивы к деформациям и способны передавать значительные кручения, что особенно важно в механизмах с высокой степенью нагрузки. Тем не менее, сталь подвержена коррозии, поэтому при использовании в агрессивной среде необходимо применять защитные покрытия или выбирать нержавеющую сталь.

Алюминиевые шпонки

Алюминиевые шпонки легче стальных, что делает их более предпочтительными в приложениях, где важен минимальный вес детали. Алюминий также обладает хорошей коррозионной стойкостью, однако при длительных нагрузках может не справляться с нагревом и деформацией, как стальные аналоги. Поэтому использование алюминиевых шпонок целесообразно в менее нагруженных механизмах.

Пластиковые шпонки представляют собой наиболее легкий и устойчивый к коррозии вариант. Они подходят для применения в условиях, где требуется минимальное трение и шум. Пластик не ржавеет, но менее устойчив к механическим повреждениям и высоким температурам. Пластиковые шпонки также могут иметь хорошую эластичность, что иногда является их преимуществом.

Таким образом, выбор материала шпонок должен основываться на специфике задач, условиях эксплуатации и требуемых механических характеристиках. Стальные шпонки предпочтительны для тяжелых и ответственных конструкций, алюминиевые подходят для легких и коррозионно-стойких механизмов, в то время как пластиковые шпонки идеально подходят для применения в условиях низких нагрузок и высокой необходимости в антикоррозийной защите.

Учет рабочих условий при выборе шпонки

При выборе шпонки крайне важно учитывать условия, в которых она будет функционировать. Рабочая среда, температуры, нагрузки и тип механизма значительно влияют на выбор материала и конструкции шпонки.

Температурные режимы

Температура, в которой будет работать шпонка, определяет выбор материала. Для высоких температур подойдут жаропрочные сплавы или стали с высокой термостойкостью. При низких температурах необходимо учитывать возможность хрупкости материалов, что может привести к быстрому износу или повреждению шпонки.

Нагрузочные характеристики и тип окружающей среды

Шпонки часто подвергаются различным нагрузкам – статическим, динамическим, ударным. Важно выбрать шпонку, способную выдерживать предельные нагрузки без деформации. Кроме того, стоит обратить внимание на условия эксплуатации: наличие влаги, агрессивных химических реагентов или воздействия мелких частиц может потребовать использования специальных защитных покрытий или коррозионностойких материалов.

Влияние нагрузки на выбор формы шпонки

Выбор формы шпонки в значительной степени зависит от типов нагрузок, которые она будет воспринимать в процессе эксплуатации. Разные формы шпонок обеспечивают различную степень передачи силы и устойчивости к деформациям.

Основное влияние нагрузки заключается в том, что при торцевых нагрузках оптимальными будут шпонки с прямоугольным или квадратным сечением. Эти формы лучше всего справляются с распределением сил и минимизируют риск смещения элементов соединения под воздействием осевых сил.

При использовании шпонок в условиях радиальных нагрузок целесообразно применять шпонки с закругленными краями или трапециевидную форму. Эти конструкции способны поглощать динамические нагрузки и позволяют лучше компенсировать силы, действующие по окружности.

Шпонки, предназначенные для работы в условиях высоких вибраций и резких ударных нагрузок, лучше выбирать с увеличенной площадью контакта и бороздкой для уменьшения скольжения. Это позволяет надежнее фиксировать детали и повышает долговечность соединения.

Важно также учитывать материал шпонки. Например, для высоких нагрузок подойдут стальные шпонки, тогда как для менее ответственных соединений можно использовать пластиковые или алюминиевые варианты. Выбор формы и материала должен быть согласован с расчетами по допустимым нагрузкам для конкретного приложения.

Таким образом, выбор формы шпонки должен базироваться на анализе типа и величины нагрузок, что обеспечит надежное функционирование механизма и предотвратит его преждевременный выход из строя.

Как выбрать шпонку для различных типов соединений

Цилиндрические соединения

Цилиндрические соединения используются в валах и посадочных отверстиях для передачи вращающего момента. В таких соединениях шпонки чаще всего имеют прямоугольное или квадратное сечение. При выборе шпонки необходимо учитывать:

• Диаметр вала и соответствующее отверстие.
• Глубину врезки шпонки — она должна быть достаточной для надежного удерживания детали.
• Материал шпонки, который должен соответствовать материалу вала для предотвращения износа и разрушения.

Шлицевые соединения

Шлицевые соединения обеспечивают более высокую степень передачи момента и стабильность за счет многократных контактов. Шпонки для таких соединений должны иметь форму, соответствующую профилю шлицов. При выборе шпонки следует учитывать:

• Количество и глубину шлицов.
• Сопоставление формы шпонки с шлицами (например, прямые или криволинейные).
• Нагрузочные характеристики, так как нагрузки в шлицевых соединениях могут быть значительно выше.

Тип соединения	Форма шпонки	Материал
Цилиндрическое	Прямоугольная, квадратная	Сталь, латунь, алюминий
Шлицевое	Специальная форма	Сталь, углеродная сталь
Конусное	Конусная	Сталь, нержавеющая сталь

При выборе шпонки для каждого типа соединения важно учитывать не только размеры и форму, но и нагрузочные характеристики, так как это влияет на срок службы и надежность соединения. Правильный выбор шпонки обеспечит эффективную передачу крутящего момента и уменьшит риск повреждений в механизмах.

Критерии качества шпонок: на что обратить внимание

Выбор шпонок требует внимательного подхода, так как от их качества зависит надежность и долговечность соединений. Основные критерии, на которые следует обратить внимание, включают точность изготовления, материал, термическую обработку и геометрические параметры.

Точность изготовления

Шпонки должны быть изготовлены с высокой степенью точности. Отклонения от установленных размеров могут привести к перекосу в механизмах и к их быстрому износу. Проверка геометрических параметров шпонок, таких как длина, высота и ширина, обязательна. Обычно данные размеры фиксируются в стандартах, таким образом, наличие сертификата качества подтверждает соблюдение этих норм.

Материал шпонки

Выбор материала является одним из самых важных аспектов. Шпонки из углеродной стали обладают высокой прочностью, однако могут быть подвержены коррозии. Нержавеющие и легированные стали обеспечивают устойчивость к агрессивным средам и повышают срок службы деталей. Кроме того, стоит обратить внимание на твердость материала, которая влияет на его износостойкость и способность выдерживать нагрузки.

Где покупать шпонки: советы и рекомендации

Выбор места для покупки шпонок – важный этап, который напрямую влияет на качество монтажа и долговечность соединений. Следуйте нашим рекомендациям, чтобы сделать процесс покупки максимально эффективным.

1. Специализированные магазины

Специализированные магазины предлагают широкий ассортимент шпонок различных размеров, форм и материалов. Это позволяет вам выбрать подходящий вариан. В таких магазинах часто работают опытные консультанты, которые могут дать рекомендации по выбору необходимых деталей.

• Проверьте наличие сертификатов качества на продукцию.
• Изучите ассортимент на сайте магазина перед посещением.
• Обратите внимание на отзывы о магазине и его репутацию.

2. Интернет-магазины

Для удобства покупок не стоит забывать об интернет-магазинах, которые предоставляют возможность заказать шпонки прямо с сайта.

• Сравните цены в нескольких интернет-магазинах, чтобы найти лучшее предложение.
• Читайте отзывы покупателей о качестве товара и сервиса.
• Убедитесь в наличии удобных способов доставки. Иногда можно заказать самовывоз.

Не забудьте, что важно обращать внимание на минимальный размер заказа и политику возврата. При возможности уточняйте детальные характеристики товара, так как это поможет избежать непредвиденных ситуаций при монтаже.

Типичные ошибки при выборе шпонок

При выборе шпонок многие сталкиваются с распространенными ошибками, которые могут существенно повлиять на качество и надежность механизма. Правильный выбор шпонок требует учета множества факторов, и упущение хотя бы одного из них может привести к проблемам в работе устройства.

Ошибка	Описание
Несоответствие размера	Часто шпонки выбираются неправильно по размеру, что может привести к их ослаблению или повреждению. Важно точно измерить диаметр и длину шпонки в соответствии с требованиями конкретного механизма.
Игнорирование материала	Не все шпонки изготавливаются из одинаковых материалов, и их выбор должен соответствовать механическим нагрузкам. Ферриты, бронза или нержавеющая сталь – выбор материала зависит от условий эксплуатации.
Неправильная форма шпонки	Форма шпонки должна соответствовать канавке в валу или вала, на который она устанавливается. Неправильная форма может привести к неэффективной передаче крутящего момента и повреждению деталей.
Пренебрежение дополнительными характеристиками	Некоторые шпонки имеют дополнительные характеристики, такие как устойчивость к коррозии или высокая твердость. Игнорирование этих свойств может негативно сказаться на долговечности работы узла.
Неверный выбор способа установки	Правильная установка шпонки имеет решающее значение. Неправильно установленная шпонка может вызывать вибрацию и преждевременное изнашивание элементов. Следует учитывать рекомендации производителя.

Избегание этих ошибок поможет значительно повысить надежность и долговечность механизмов, где используются шпонки. Уделите внимание всем аспектам выбора, чтобы гарантировать оптимальное функционирование вашего устройства.

Вопрос-ответ:

Какие размеры шпонок существуют и как их правильно измерять?

Размеры шпонок могут варьироваться в зависимости от их назначения и конструкции механизма. Чаще всего шпонки измеряются по длине, ширине и высоте. Для точного измерения лучше всего использовать штангенциркуль или микрометр. Важно учитывать допуски и возможные отклонения, чтобы шпонка идеально подходила к конструкции, обеспечивая надежное соединение.

Как выбрать форму шпонки, исходя из ее назначения?

Форма шпонки зависит от особенностей конструкции и требований к передаче крутящего момента. Наиболее распространенные формы – это прямоугольные, полукруглые и треугольные. Прямоугольные шпонки обычно используются в большинстве стандартных соединений, тогда как полукруглые обеспечивают более равномерное распределение нагрузки. При выборе формы стоит учитывать и условия эксплуатации — например, в условиях вибрации лучше применять шпонки с закрепляющими элементами.

Как выбрать материал для шпонок и какие материалы наиболее популярны?

Материал шпонок влияет на их прочность и долговечность. Наиболее распространенными материалами являются углеродные стали, легированные стали и иногда бронза. Углеродные стали подходят для большинства обычных условий эксплуатации, в то время как легированные стали идеально подходят для высоких нагрузок и агрессивных сред. Бронзовые шпонки могут быть использованы в условиях коррозии. При выборе стоит учитывать не только механические свойства, но и условия эксплуатации, чтобы избежать быстрого выхода из строя.

Какие ошибки стоит избегать при выборе шпонок?

Основные ошибки при выборе шпонок заключаются в неправильном измерении их размеров и выборе неподходящего материала. Например, слишком короткая шпонка может не обеспечивать необходимую фиксацию, а слишком длинная может вызвать затруднения при установке. Также важно учитывать совместимость шпонки с другими элементами механизма. Всегда лучше проверять соответствие по рекомендациям производителя и проводить дополнительные замеры перед покупкой.
